如何选择合适的线性导套。

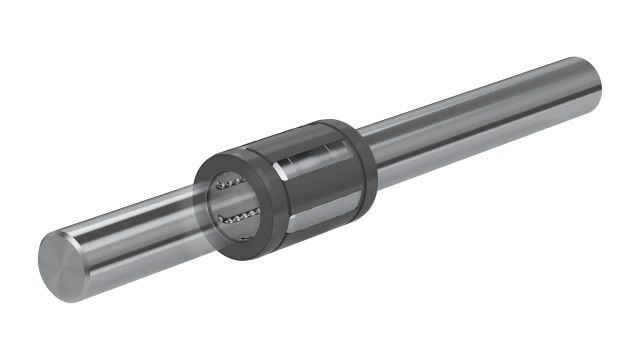

线性导套 是一种线性滚子轴承，其内部装有钢球，可包覆精密轴，从而实现低摩擦的线性运动。 线性导套和光轴 （也称为圆形导套或带线性导套的光轴导轨）适用于需要对负载进行线性移动，并要求高精度、低摩擦的引导的场合。

这种线性导轨已在多种应用中证明了其价值——例如，在拉摆式推拉门的机构、饮料自动售货机以及健身器材中。在包装、食品和半导体行业，以及医疗和自动化技术领域，机械工程同样依赖于配备线性导套的光轴导轨。

确保选择正确规格的五项标准

线性导套和光轴为何如此具有吸引力？它们不仅用途广泛、结构紧凑、经久耐用、维护需求低，而且设计简单，因此通常比结构更复杂的线性轴承更具成本效益。然而，由于应用范围广泛，因此存在不同的规格。选择适合该任务的部件取决于以下基本条件：

• 机械参数：尺寸、承载能力、摩擦力、运行速度
• 环境条件
• 轴长
• 所需的工程、安装和维护工作

根据这些基本条件，可以得出五项选择标准，您可以据此为您的应用找到合适的规格：

1.材料与密封件

用于木材加工的线性导套和光轴，其设计必定与实验室或淬火炉中使用的不同。特别是，线性导套必须采用适合环境条件的材料制成。以下是博世力士乐广泛的标准产品组合中的三个典型类别：

• 轻量化且经济实惠：带塑料外壳的线性导套

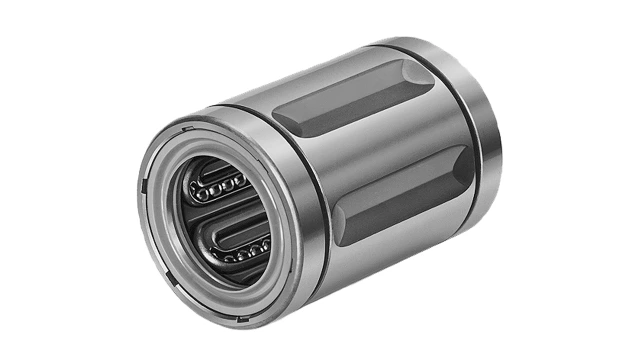

• 高温、真空或腐蚀环境：金属或不锈钢标准线性导套
• 防尘防污：标准线性导套，必要时可选配刮油密封件

2.空间

如果空间受限是主要决定因素，那么值得考虑以下这两种用于轴导向的线性导套：

3.精密

许多应用领域对轴导轨的定位精度要求很高，例如在 安装 和 搬运 以及在 压力机和机床 中。如果因高负载和轴挠曲而导致同轴度误差，可通过特定型号进行补偿。

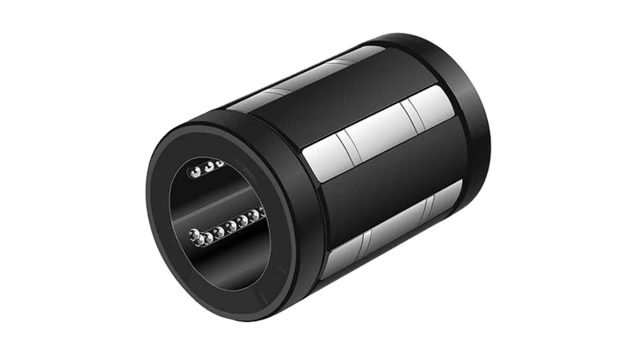

博世力士乐 A型超级线性导套 可自动补偿同轴度误差。得益于由此带来的更大运动自由度以及浮动密封结构，线性导套能够绕固定点进行摆动，同时不会导致单个滚珠承受不均匀载荷而加速磨损。外壳中的支撑段采用淬火并经磨削处理的钢制轴承板。结果：

• 由于球体受力均匀，从而延长了使用寿命
• 即使在轴发生挠曲或承受高载荷的情况下，也能保持稳定的导向性能
• 始终如一的高承载能力
• 可能不需要轴支架，从而节省成本

对于每根轴上仅安装一个线性导套的应用，力士乐的标准产品系列包含 B型超级线性导套，该产品不具备补偿功能。

4.带支架的轴导轨

5.经济可行性

无论应用于何种场合，配备线性导套的轴导轨在整个使用寿命周期内——从工程设计、采购、物流、安装到维护——都应尽可能降低总成本。

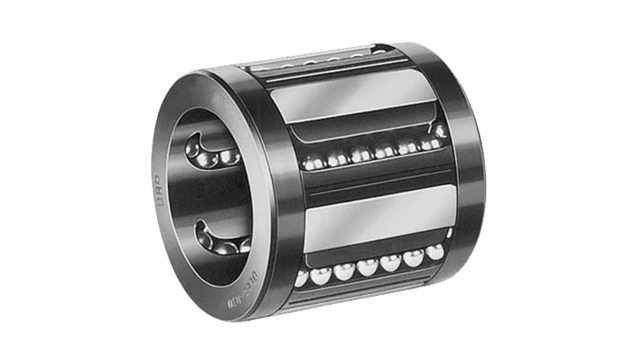

为了 最大程度地降低 在结构设计、安装和维护 方面的成本，博世力士乐不断改进轴和线性导套的制造工艺。例如，分段式线性导套 的使用寿命 最高 延长了 70%，而其 承载能力则最高提高了 20%。其优势在于，通过适当的 减小尺寸，可以以更紧凑、更具成本效益且资源更优化的方式实现应用。

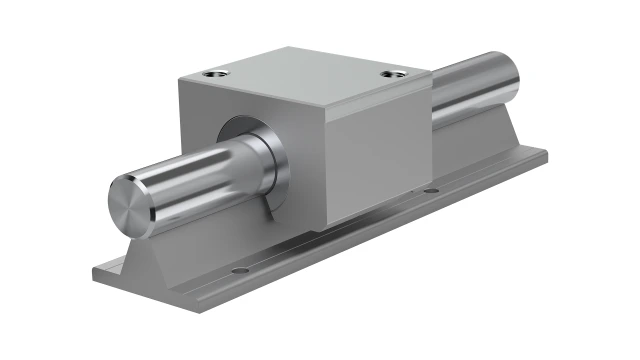

由线性导套和外壳组成的完整套件， 即 线性组件，也有助于简化工程设计、采购和安装流程。图中所示为一套线性组件，包含铝制导块和适用于带轴支架导轨的圆形导轨的开放式线性导套。

精密钢轴由一家供应商提供，对采购和物流效率产生了积极影响。博世力士乐提供多种不同款型的产品，以适应所需的滚珠线性导套和轴：

• 不同公差等级
• 带实心或空心轴
• 材质包括经热处理的钢、不锈钢或硬铬镀层
• 可根据图纸或说明进行定尺切割及两端加工

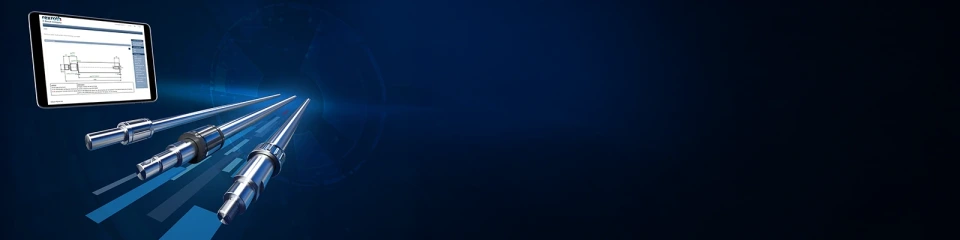

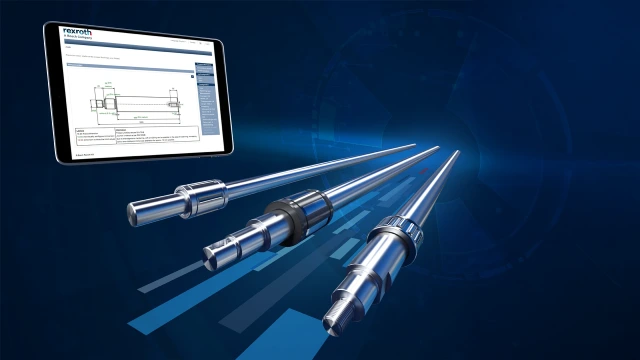

数字工程 工具，例如基于浏览器的 力士乐线性传动技术选择器 通过简化选择、设计和配置流程，提高整体解决方案的成本效益。只需输入几项信息，您就能快速、直观地找到理想的光轴导轨，系统会以合理方案推荐的形式呈现，并提供切合实际的备选方案。其他优势：

• 集成项目管理
• 所有文档和CAD数据均可下载
• 可直接联系力士乐团队，例如咨询特殊解决方案

总结与快速查阅：

无论可见还是隐藏——力士乐丰富全面的标准产品系列中，总有一款适合您特定圆形导轨的线性导套、精密钢轴或完整的线性组件——适用于各种环境，针对安装空间进行优化，有封闭式或开放式设计，并提供带或不带补偿功能的型号。无论哪种情况，它都能为您的应用提供恰到好处的功能，并将总体成本降至最低。

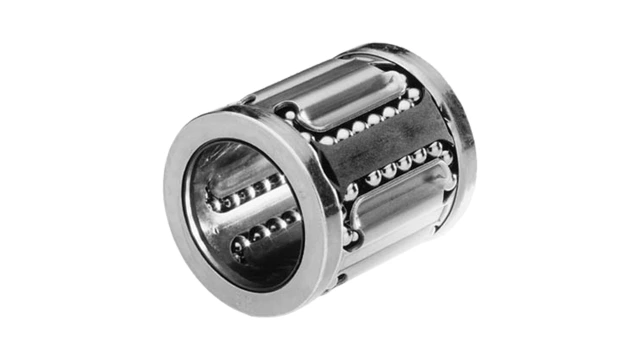

• 空间受限 → 紧凑型或分段式线性导套
• 高精度/偏心 → 带补偿功能的超级线性导套

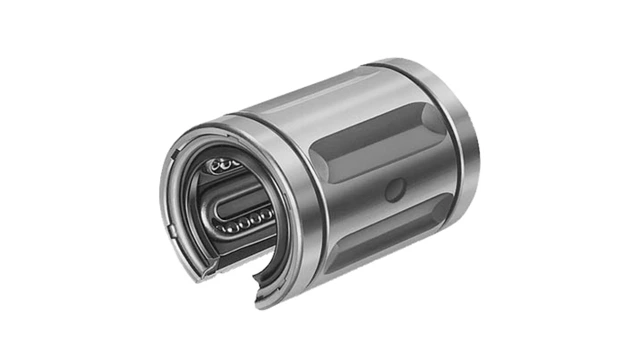

• 长轴 → 带轴支架的开放式线性导套

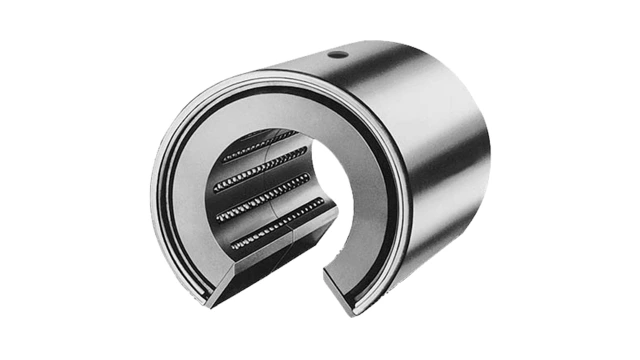

• 高负载（带轴支架导轨）→ 承载能力增强的径向线性导套
• 成本优化 → 线性组件和数字化配置工具（例如：线性传动技术选择器）
