VarioFlow plus 扩展的应用范围——也适用于相对空气湿度仅为 0.5% 的极干燥环境 了解更多 VarioFlowplus 流速计 现在速度达到 120 米/分钟，更快了 一位女士正在查看 VarioFlow plus 链式输送机 三维度的高速输送：这是我们的使命 凭借工位间互联，VarioFlow 能够以更高的效率运输镜片。 眼镜镜片行业中的 VarioFlow plus

查看将镜片运输到手动工作站的有效方法。

 观看视频

借助VarioFlow plus链式输送系统激增您的产能：这是我们的使命

如今，用户对运输解决方案的要求比以往任何时候都更加严苛。Bosch Rexroth 通过 VarioFlow plus 为您提供高性能、标准化和多功能的链板输送系统。我们种类繁多的模块化系统能为您创建定制化的输送线解决方案。即使在短距离和最严苛的空间条件下，VarioFlow plus 也能应对任何挑战。

系统概览

行业概述

凭借机器互联和产品输送功能，VarioFlow plus 成为了各行各业的理想之选，其中包括

  • 食品与包装
  • 医疗
  • 汽车与电子

系统优势

  • 直接和间接 利用水平和垂直方向的配置输送产品
  • 经济高效： 在水平弯曲段中采用滚动摩擦可实现更长的输送距离并减少所需的驱动器数量
  • 延长使用寿命并缩短停机时间： 免加工的滑动表面可有效减少磨损
  • 节省空间： 采用适合所有尺寸的水平弯曲半径
  • 可使用 MTpro 进行快速规划、项目计划和可视化
  • 可扩展的模块化系统和高度定制化的选项可供选择

产品

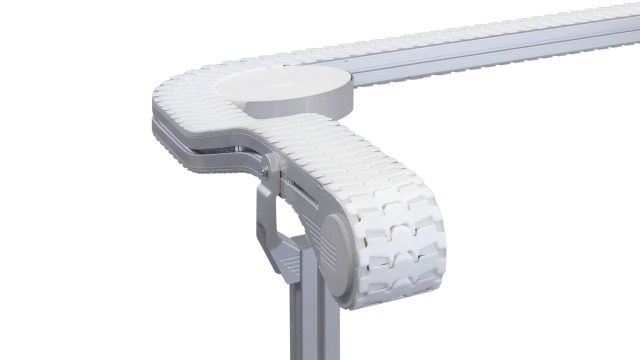

VarioFlow plus 现已推出最具经济性的铝材版本

铝型材系统

经济的基础版本

  • 开放和闭合型材版本
  • 用于连接主要组件（例如驱动器、分流段和弯曲段）的内部凹槽
  • 用于安装侧导轨、支架或其他附件的外部凹槽
  • 符合 FDA 标准的材料和填充食品级油脂的不锈钢滚珠轴承

关键技术数据

  • 产品重量：高达 3 kg / 34.5 mm
  • 速度：高达 120 m/min
  • 链节宽度：65-320 mm

力士乐商城

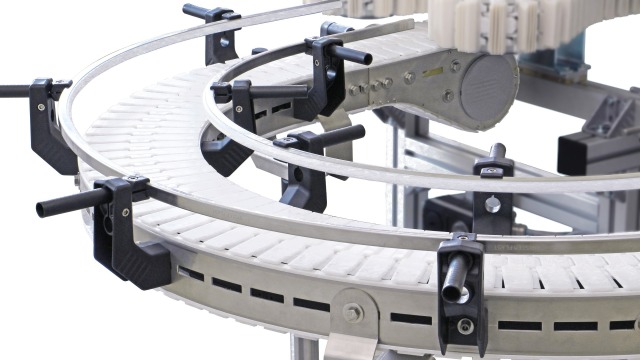

VarioFlow Plus 不锈钢材质可满足更高的卫生要求

不锈钢系统

可满足更高的卫生要求

  • 紧凑型洁净输送段型材可最大限度减少潜在的沉积点
  • 不锈钢滑杆甚至可在磨蚀性环境中使用
  • 符合 FDA 标准的材料和填充食品级油脂的不锈钢滚珠轴承

关键技术数据

  • 产品重量：高达 3 kg / 34.5 mm
  • 速度：高达 120 m/min
  • 链节宽度：65-320 mm

力士乐商城

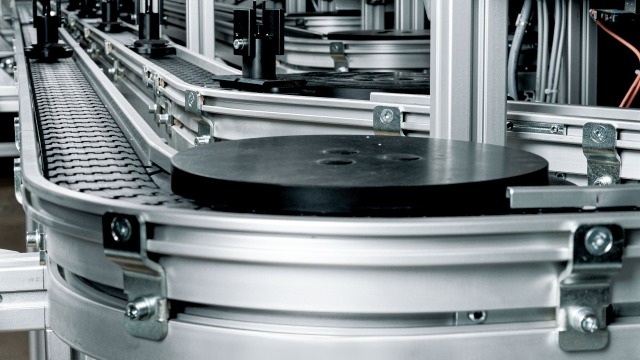

VarioFlow plus ESD 系统可有效防止静电释放

ESD 系统

通过将铝材、不锈钢和特殊 ESD 部件进行组合来避免形成静电

  • 适用于 EPA（静电保护区域）的组件和零件
  • 导电组件
  • 导电连接技术
  • 无需额外的接地母线

关键技术数据

  • 尺寸：65 mm 和 90 mm
  • 最大链条拉力：600 N

力士乐商城

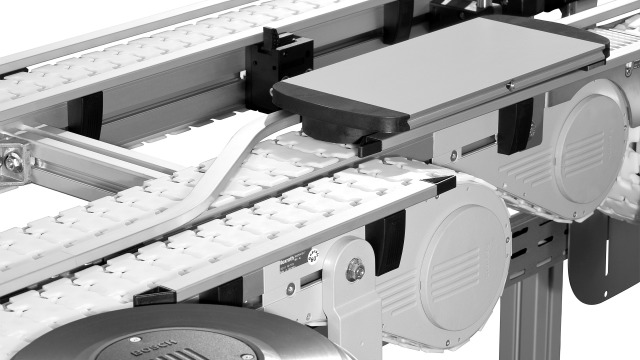

利用托盘进行 VarioFlow plus 产品输送

工件托盘系统

适用的产品输送类型

  • 无法直接在链上进行的输送
  • 在出现卡滞时不得使产品表面相互接触的输送
  • 敏感类输送
  • 必须进行搬运任务定位的输送
  • 具有全方位功能性解决方案的输送

关键技术数据

  • 尺寸：65mm 和 90mm
  • 链条类型：扁平链（白色、灰色和 ESD）

力士乐商城

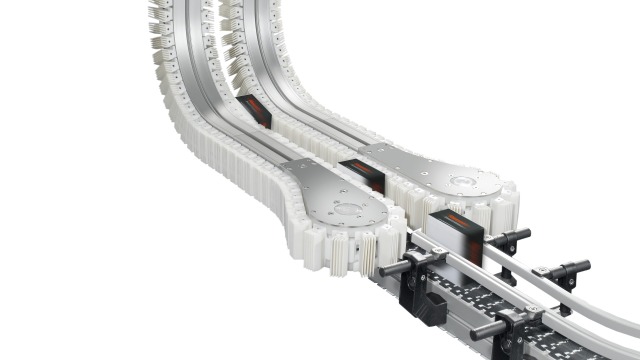

VarioFlow plus 楔式输送系统在输送产品

楔式输送系统

适用的产品输送类型

  • 因形状不能进行垂直输送
  • 因重心位置不能实现大角度垂直倾斜 (> 30°) 的输送
  • 由于存在敏感表面而遭到侧面或高搭装置破坏的输送
  • 无法在 90° 的斜坡或斜面上（例如在托架之间）滑动的输送
  • 无需接合或分离即可完成的输送

关键技术数据

  • 产品重量：高达 1.5 kg / 34.5 mm
  • 速度：高达 60 m/min
  • 链节宽度：90 mm

力士乐商城

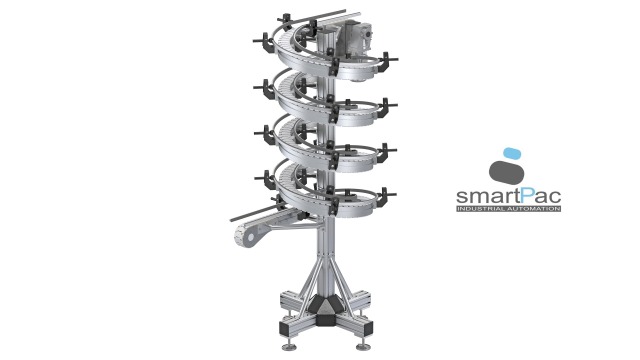

使用螺旋式输送系统垂直输送产品

螺旋式输送系统

  • 螺旋式输送系统可实现垂直输送产品，并可在空间最狭窄的应用中作为缓冲型存储使用
  • 在经验丰富的知名螺旋式输送机制造商 smartPac 的协助下，博世力士乐成功扩充了旗下链式输送系统的产品种类
  • 该螺旋式输送机基于 VarioFlow 系统的标准化组件

关键技术数据

  • 尺寸：80-320 mm
  • 高度差：入口与出口间的最大差值为 3000 mm
  • 坡度：5-12°

下载

成功案例

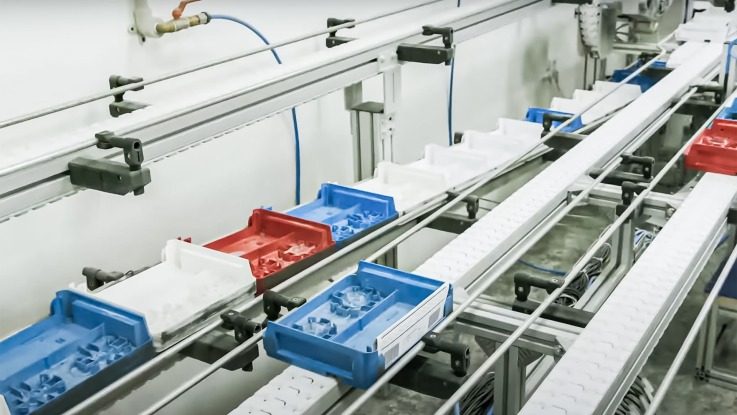

链式输送系统 VarioFlow plus 成功案例 omega optix

眼镜镜片行业

VarioFlow plus 链式输送系统可将眼镜高效地运送到人工工作站。

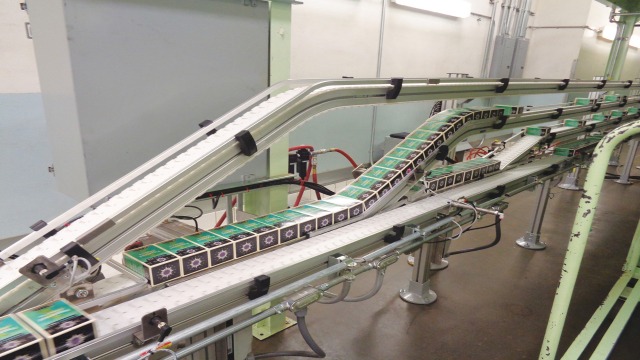

在 Bosch Rexroth 的 VarioFlow plus 链式输送系统上运输茶包

茶叶生产

链式输送系统 VarioFlow plus 带动茶叶运输 – 即使在狭窄的空间中。

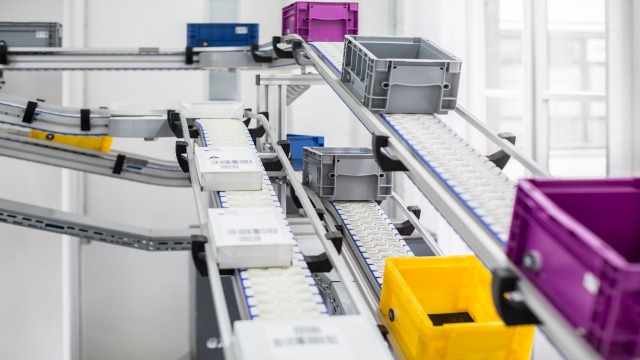

三个带包装盒的 VarioFlow plus 链式输送带

内部物流

VarioFlow plus 在最狭小空间内的物流应用中将 Schaefer 箱子运输到人工包装站，然后运输到发货点。

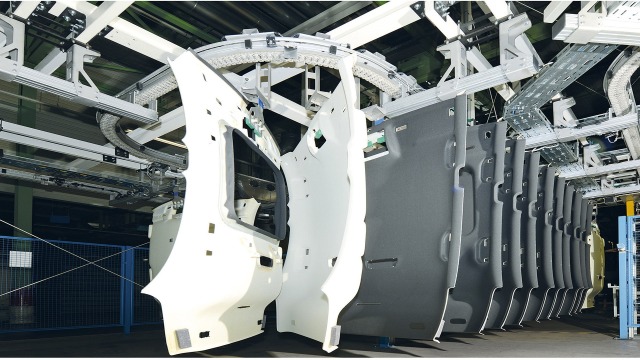

VarioFlow plus 链式输送带是汽车车顶内饰运输应用中的首选。

汽车行业

VarioFlow 悬挂式输送机在汽车行业中用于运输汽车顶篷内饰。
